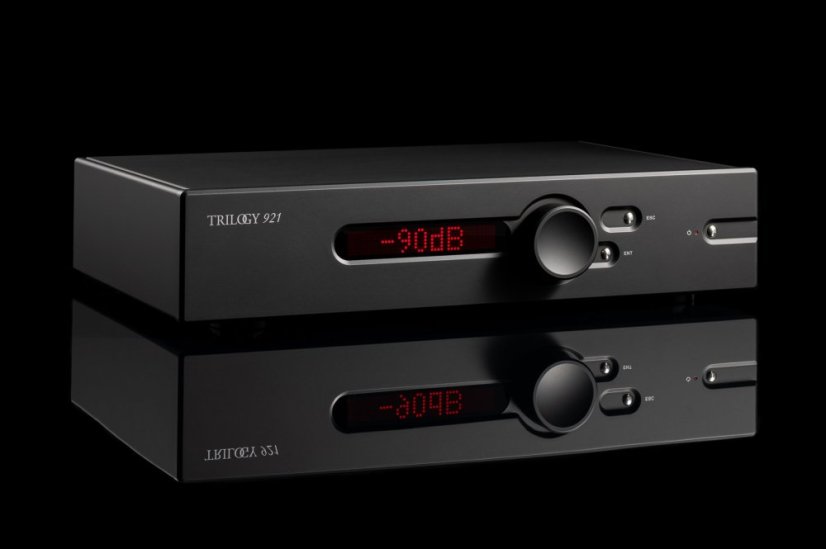

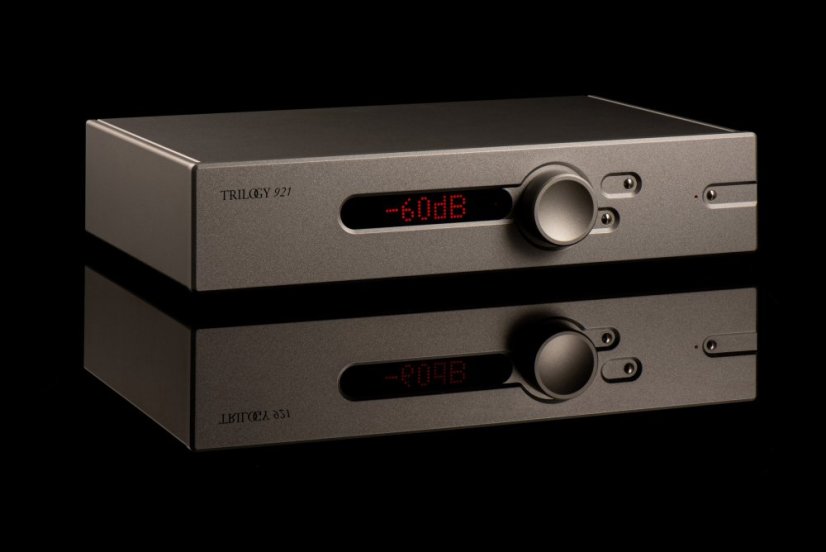

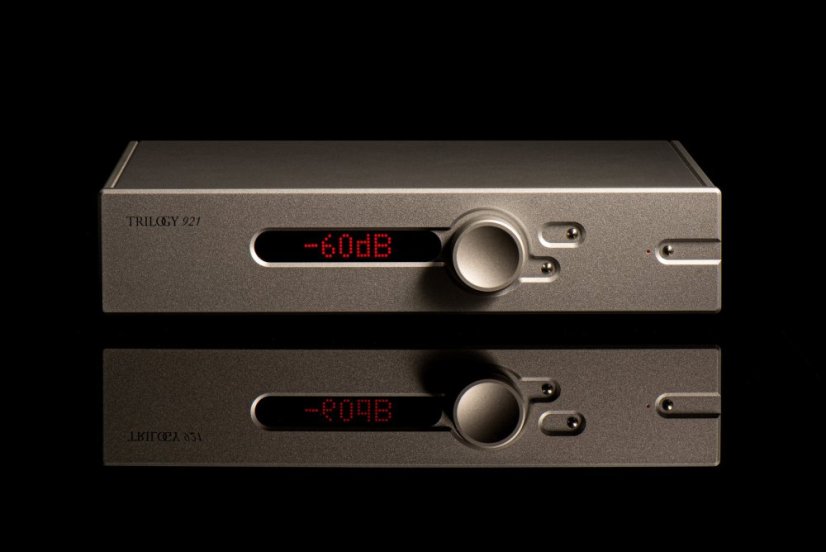

Trilogy 921 Integrierter Verstärker

Eine anspruchsvolle Designaufgabe war es, unserem „Einstiegs“-Transistorverstärker die Geschmeidigkeit und das Maß an musikalischer Einbindung zu verleihen, wie sie typischerweise nur Röhrenverstärker bieten. Doch ganz im Sinne von Trilogy, gegen den Strom zu schwimmen...

Anstatt den 921 als Vorverstärker und separaten Leistungsverstärker in einem Gehäuse zu konstruieren, wählten wir eine einzige, ultralineare Verstärkerstufe, die die gesamte erforderliche Spannungsverstärkung übernimmt. Diese ist dann direkt mit einer Verbund-Ausgangsstufe verbunden, die an unsere größeren Endverstärker erinnert und dieselben japanischen Bipolartransistoren verwendet.

Diese Topologie bietet äußerst hohe Bandbreite, niedrige Verzerrungen und eine sehr gute Kontrolle der Lautsprecher bei nur einer winzigen Menge an globaler Shunt-Gegenkopplung.

Die Gleichrichtung und die Siebkondensatorbank befinden sich jeweils auf den linken und rechten Verstärkermodulen, und eine separate Wicklung am Netztransformator versorgt diese unabhängig voneinander.

Um Signal- und Strompfade kurz zu halten und Wechselwirkungen zwischen ihnen zu minimieren, wird ein gestapelter Aufbau verwendet, damit die Spannungsverstärkerzelle oberhalb der Hauptplatine sitzen kann, auf der sich die Ausgangsstufe und die Stromversorgung befinden.
